OpenBCIヘッドウェアを組み立てる

電極線の色サイトンボードピン
耳のクリップ黒ボトムSRBピン（SRB2)
FP1紫ボトムN1Pピン
FP2グレーボトムN2Pピン
C3緑ボトムN3Pピン
C4青ボトムN4Pピン
P7オレンジボトムN5Pピン
P8黄ボトムN6Pピン
O1赤ボトムN7Pピン
O2茶色ボトムN8Pピン
耳のクリップ黒ボトムBIASピン

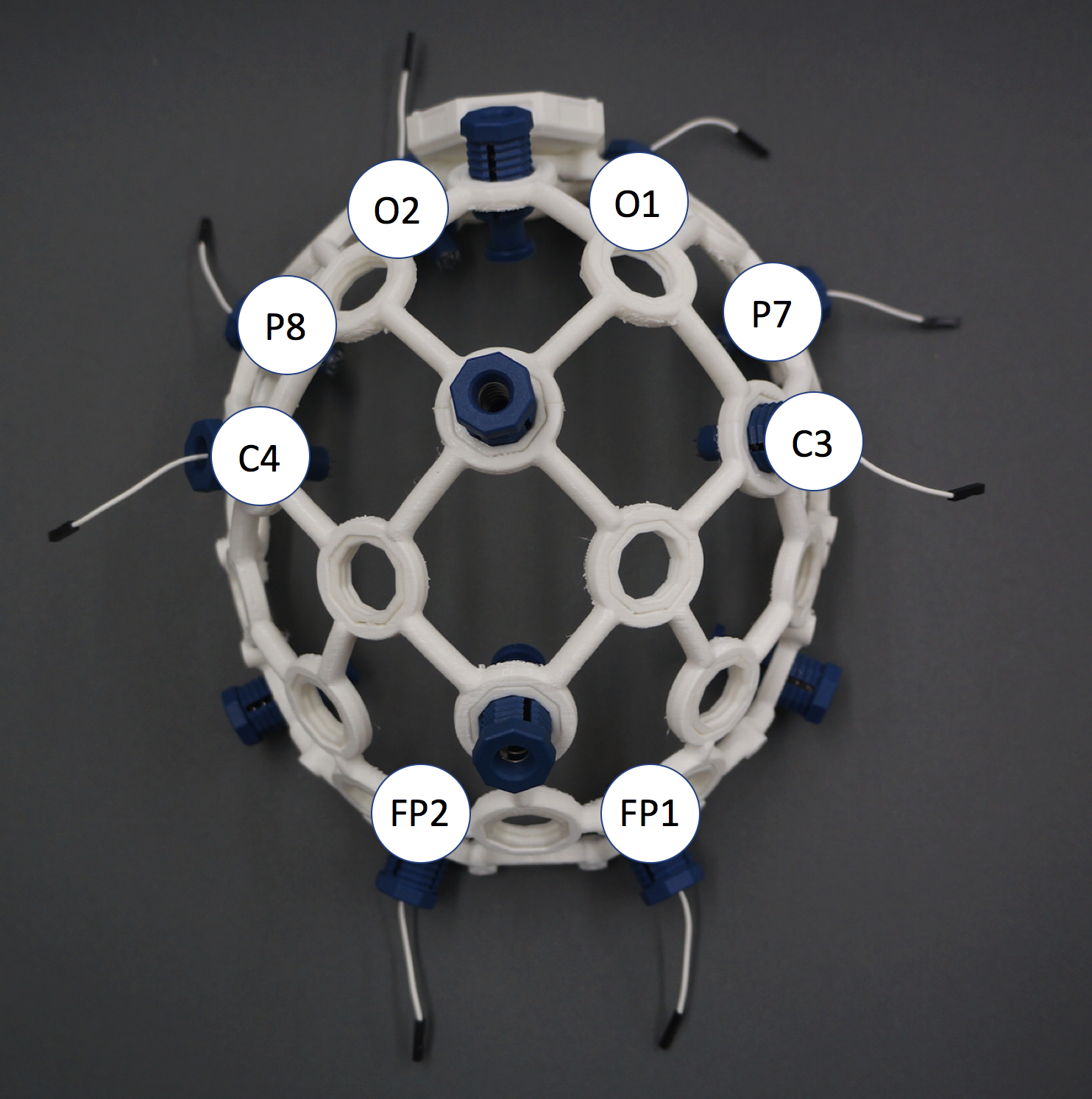

配線の色とサイドボードピンの組み合わせは一致しないかもしれないので、写真の通りの電極と一致するように写真と表を見比べて接続する。
以下のサイトを参考にして、同じように電極とデイジー・ピンのペアリングも行う。

file01-Ultracortex-Mark-IV
