技術メモ

このサイトはスクレイピング・自然言語処理・3Dグラフをもとに作成しています。

行うこと
- キーワード
前準備
プログラム実行手順

行うこと

WEBサイトから文章を自動取得(スクレイピング)
自然言語処理(形態素解析)で取得した文章を単語に分解
単語間の共起頻度を計算し、隣接行列を作成する
隣接行列から3Dグラフを生成する

キーワード

スクレイピング
- Webサイトから何かしらのデータを自動で取ってくる技術のこと
テキストマイニング
- 文章中の単語どうしのつながりなどを分析し、有用な情報を見つける(マイニングする)こと
Jupyter notebook
- ブラウザ上で開発する統合開発環境
- プログラム(主にPython)を対話的に実行できる

前準備

(1)添付フォルダのダウンロード

#ref(): File not found: "Websc3D.zip" at page "Jupyter notebook による検索から３Dグラフ構築"

#ref(): File not found: "neologd.zip" at page "Jupyter notebook による検索から３Dグラフ構築"

フォルダ内のファイルについて

keywords.csv
- スクレイピングする際に必要なキーワードを入れるcsvファイル
stopwprd.txt
- 文章から除外する指示語や代名詞を載せたリスト
4つのjavascript(js)ファイル
- 3Dグラフがhtml上で動作するのに必要なもの
Server.py
- Jupyterで作成したグラフ情報をhtmlに送るためのもの
web3D.html
- 3Dグラフを描画する場所
web_tmining3dg.jpynb
- テキストマイニングを行うJupyterファイル
(neologd内)NEologd.20200820-u.dic
- 文章を単語に分解する際に参照する辞書

(2)pythonからjupyterインストール

(anacondaを使ってる場合はanacondaから開く)

コマンドプロンプトでpythonのパスの通りを確認
```
python -V
```
jupyterをインストール
```
pip install jupyter environment_kernels
```
jupyter起動
```
jupyter notebook
```

(3)プログラム編集ページの起動

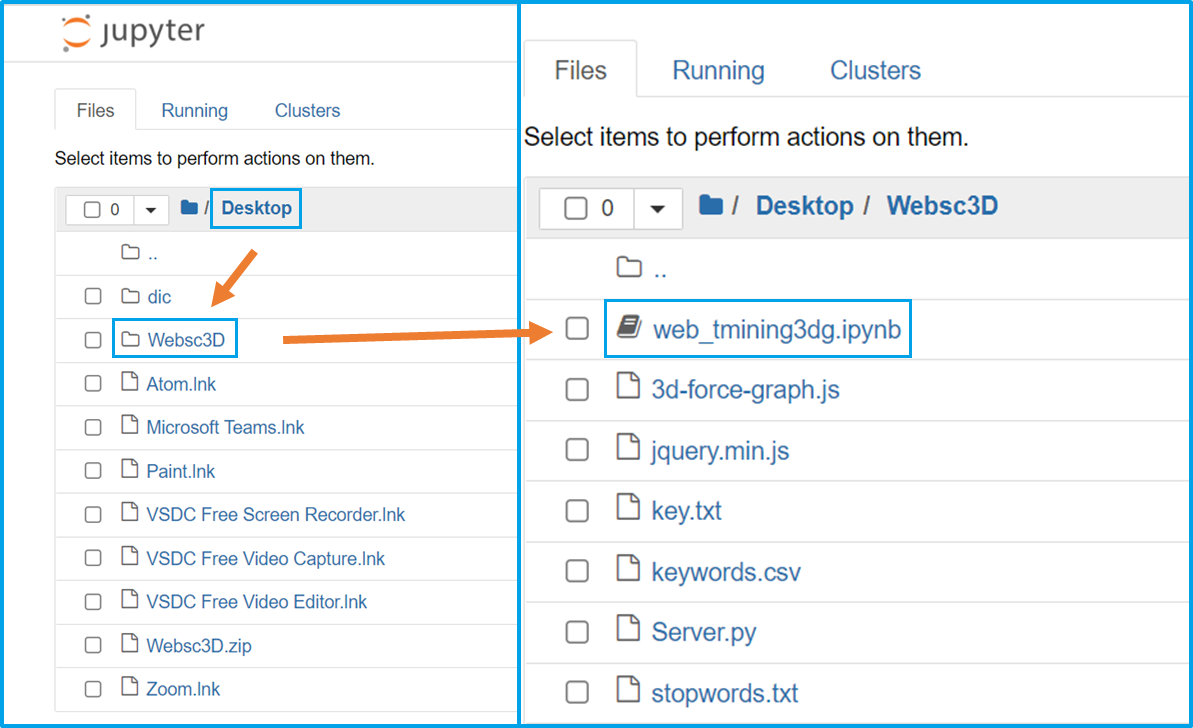

1.起動後のホーム画面からDLしたフォルダをたどって、web_tmining3dg.ipynbを開く

開くと今回実行するプログラムが表示される
jupyterではプログラムを分割し、一行単位でプログラムの挙動を確認できる
→システム開発(or誰かが作ったプログラムの確認)をするときに便利
今回はプログラムを約20処理分に分割してあるので、順番に実行していく

プログラム実行手順

操作方法と注意事項

Shift + Enterで実行できる
処理中は左上のマークが[*]となり、終わると[1]のような番号が出るのでそれまで待つ
実行のたびに番号が加算されていく(番号を頼りにどこまで実行したかを把握)
jupyterを動かしているプロンプトで「Ctrl + C」orプロンプトを閉じると、カーネルがリセットされ、1番目からやり直しする必要があるので注意

基本はプログラムを一つずつ実行することになる
- コメントアウトに実行順が書かれている
- 実行前にやること、実行時のエラー対応、処理の補足説明を載せているので、その都度確認する

!--入れるもの scipy requests_oauthlib スクレイピング用 selenium chromedriver_binary bs4 lxml 自然言語処理用 emoji nltk MeCab 3Dグラフ用 networkx Server.py起動用 flask flask_cors-->

#1 実行時

requirements.txt内に記載のモジュールをpipインストール
実行中に「No module named ～」と出るなら追加インストール
```
pip install ～
```

3. 3つ目のプログラムを実行する前

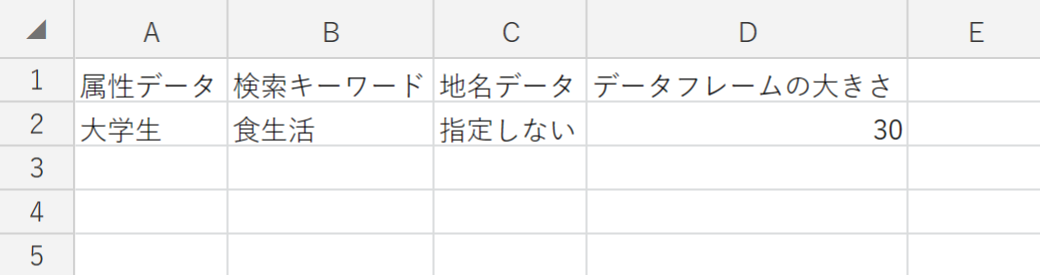

配布フォルダ中のcsvを編集する

属性データ(大学生・夫婦など)、検索キーワード、地名データ(東京・太閤山など)には検索したい好きなワードを入れる。(キーワードなしのときは「指定しない」を入れる)

4行目を編集したcsvがあるディレクトリにする
例

rd = pd.read_csv(C:/Users/iiela/Desktop/keywords.csv', encoding="shift-jis")

4. 4つ目のプログラム(スクレイピング)実行時

下のエラーが出る場合(pipのseleniumとchrome.exeのバージョンが違うエラー)

selenium.common.exceptions.SessionNotCreatedException: Message: session not created: This version of ChromeDriver only supports Chrome version 88
Current browser version is 92.0.4515.131 with binary path C:\Program Files (x86)\Google\Chrome\Application\chrome.exe

言われているバージョンをpip install(ver.88→ver.92へ)

pip install chromedriver-binary==92.0.4515.131

おそらく赤字でエラーが出る

ERROR: Could not find a version that satisfies the requirement chromedriver-binary==92.0.4515.131 (from versions:  ～～～, 91.0.4472.101.0, 92.0.4515.43.0, 92.0.4515.107.0, 93.0.4577.15.0)
ERROR: No matching distribution found for chromedriver-binary==92.0.4515.131

バージョンが列記されると思うので一番近いバージョンをインストール

pip install chromedriver-binary==92.0.4515.107.0

逆パターンでchrome.exe(クローム本体)のver.が(例)92.0.4515.107.0でよりchromedriver-binaryの方が93で新しいということもある
→その場合、chrome.exeのバージョンと同じchromedriver-binaryをインストールする
```
pip install  chromedriver-binary==92.0.4515.107.0
```

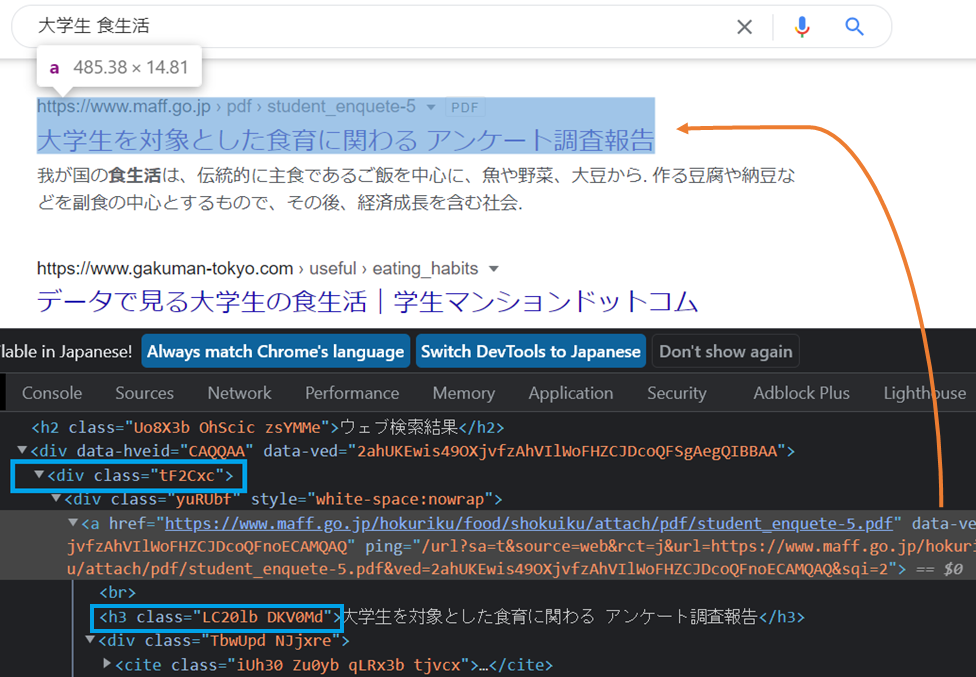

◎4行目について

csvに入れたキーワードで自動検索するソースコード

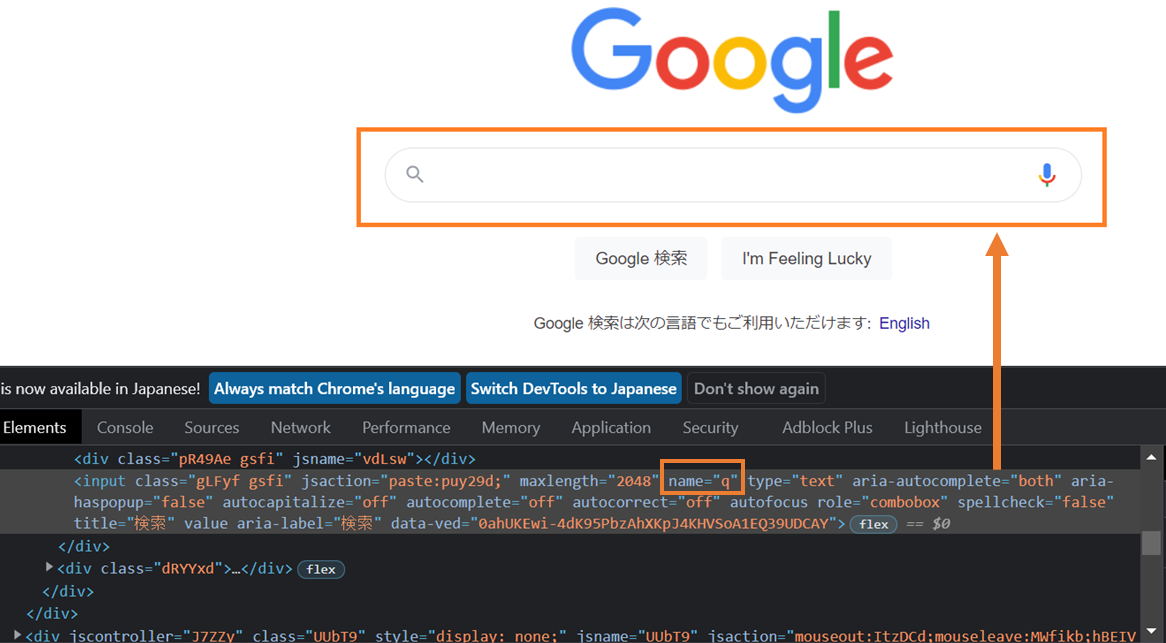

htmlで検索窓を実装しているタグ(qというnameタグ)を探し，そこにキーワードを打ち込んで検索ボタンを勝手に押すようにしている
- #2のrankinng関数を呼び出し，検索結果のwebサイトのリンクとタイトルをスクレイピングする
  (→どちらもtF2Cxcというclassタグに入っているので，そこを見つけて取ってきている)

5. 5つ目のプログラム

保存したリンク先のWebサイトに飛び，文章をスクレイピングする
→最終的に1つのテキストファイルに文章は保存される

linkdir,txtdirを添付フォルダ内のディレクトリにする

この後もファイルの保存・呼び出しで、パスを指定する箇所がいくつかあるが

1番下のファイル名は変えず、C:からWebsc3Dまでを自分のものに変更していく

(4)形態素解析、共起頻度計算

形態素解析：文章を意味のある最小単位の単語(形態素)に分解して分析する(自然言語処理の一種)

6. 8つ目のプログラム実行前1~

Mecab(形態素分析を行うモジュール)をインストールする(リンク先の.exeのみ)
```
https://github.com/ikegami-yukino/mecab/releases/tag/v0.996
```

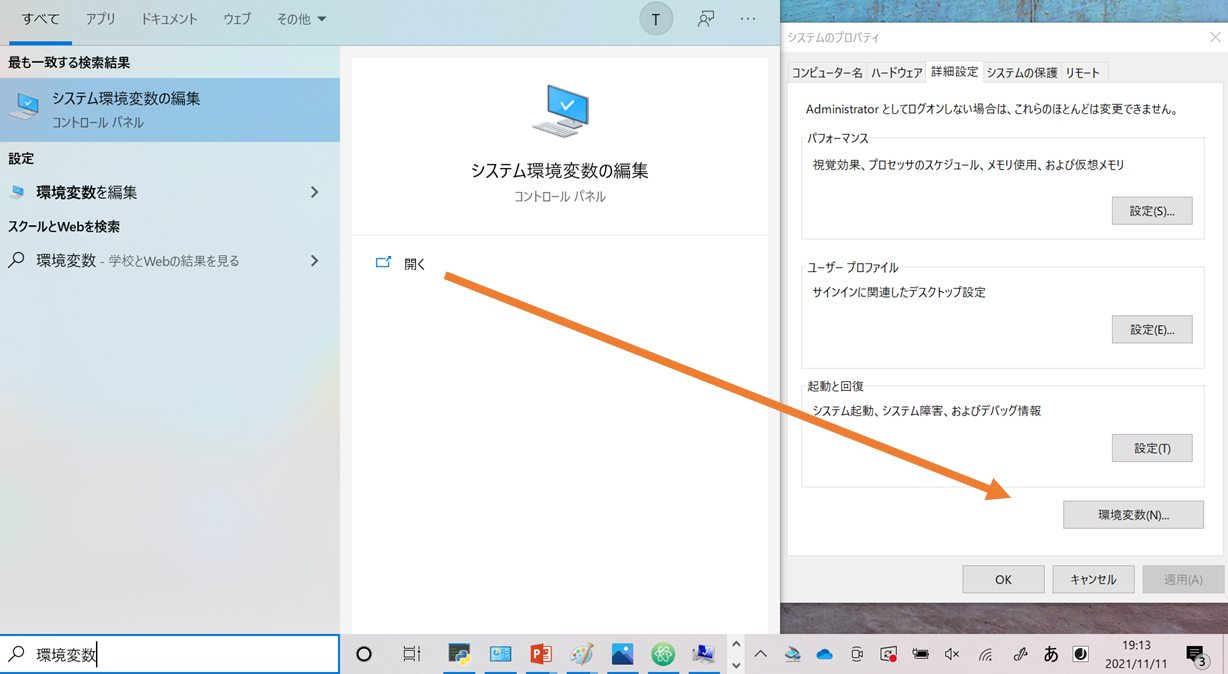

パスを通しておく(システム環境変数の編集で変数Pathを編集する)

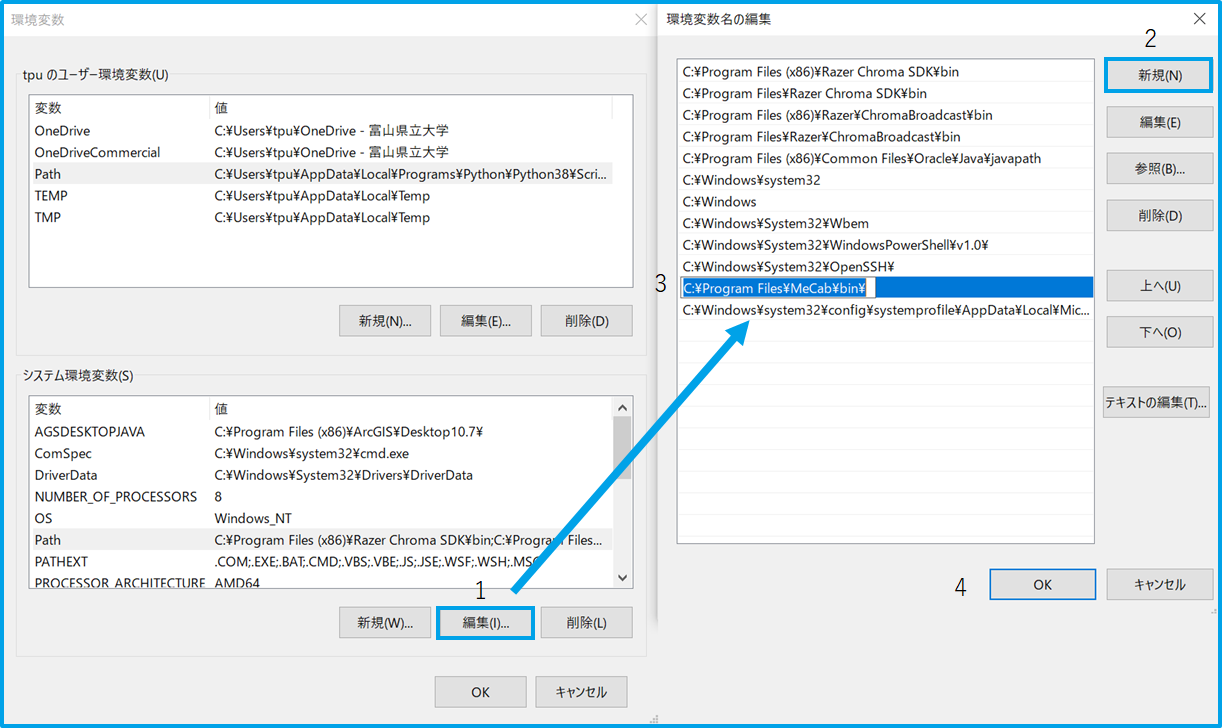

新規でmecab.exeがあるパスを追加する

C:\Program Files\MeCab\bin\

mecabと打った後、「形態素解析」と打ってみる
何か出てEOSが表示されていればOK

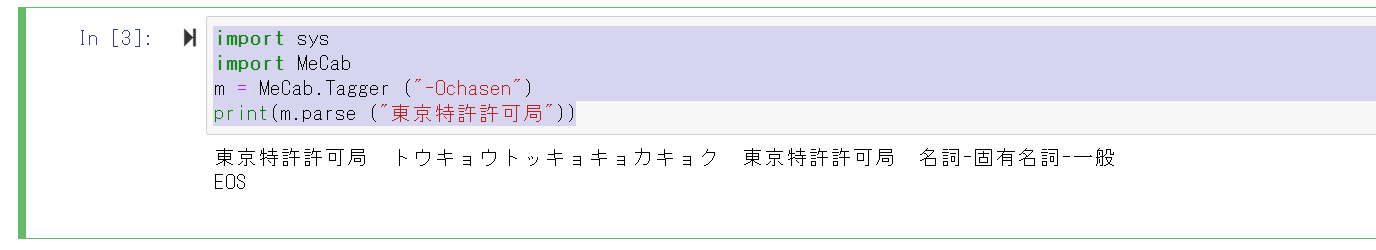

pythonでもmecabを試す
- 下図の4行を1行ずつ打ち込んで形態素解析結果が出ればOK
```
import sys
import MeCab
m = MeCab.Tagger ("-Ochasen")
print(m.parse ("東京特許許可局"))
```

7. 8番目のプログラム実行前2→辞書の更新~

#8でやっていること：文章から不必要な文字列を除去し，Mecabの辞書に基づいて単語単位に分割する

辞書について
- どのような単位で単語を区切るかなどのルールを記したもの
- 辞書はなるべく頻繁に更新したほうがいい
  デフォルトの辞書(2007年版？)では「進撃の巨人」に対して「進撃　の　巨人」という分析をしてしまう
  →辞書を日々更新することで流行語などを正確に1つの単語として分析してくれる

インストールしたMecabには古い辞書しか入っていないので、NEologdという新しい辞書を追加する

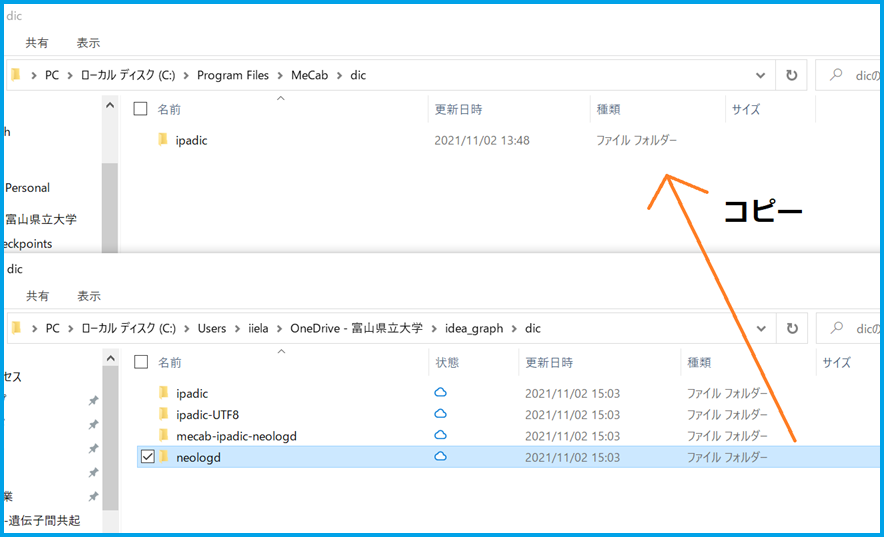

C:\Program Files\MeCab\dic 内に配布フォルダ内dicの中のneologdをコピーする

Program Files/MeCab/etcの中にあるmecabrcをメモ帳で開き，下の一行を追加する

 ; userdic = /home/foo/bar/user.dic
userdic = C:\Program Files\MeCab\dic\neologd\NEologd.20200820-u.dic

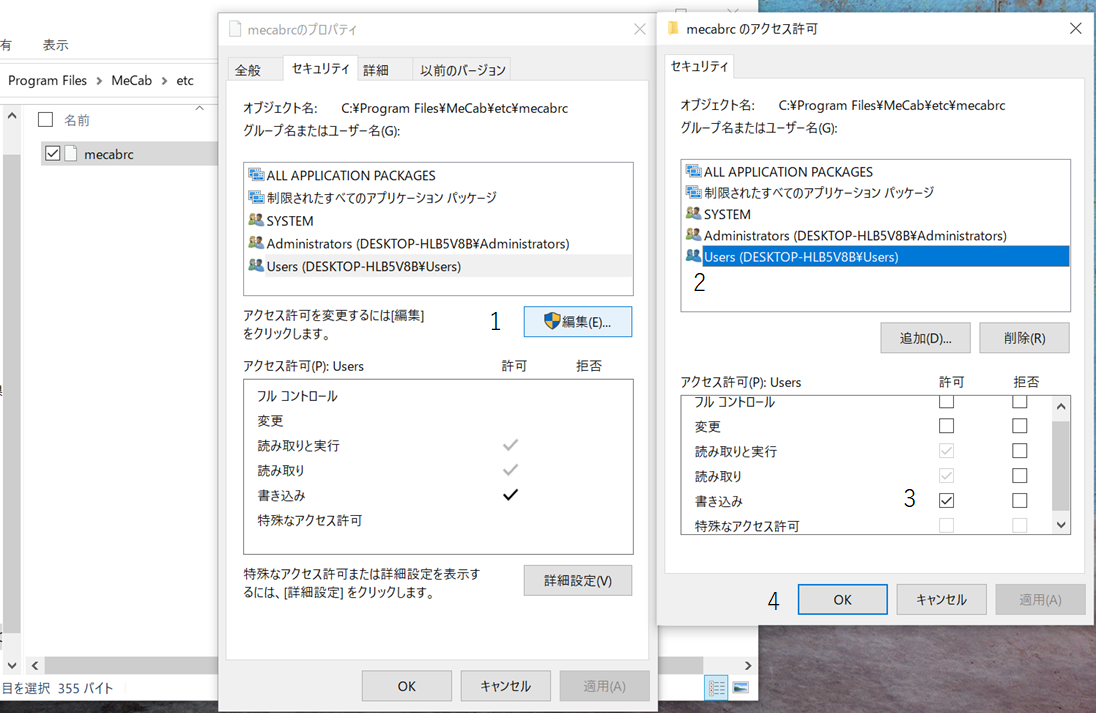

8. mecabrcを上書き保存する際、アクセス許可がないという旨のエラーが出るとき

右クリックでmecabrcのプロパティを開き、Usersの「書き込み」にチェックを入れる

12番目のプログラムの補足~

隣接行列を生成(まだ要素は0のまま)

3Dグラフの基となる
行の単語から列の単語に向かって矢印が描かれ，値がエッジ(辺)の太さになる

13番目の補足

共起頻度を計算する

word_list(重複している単語リスト)を基に順序関係を見る

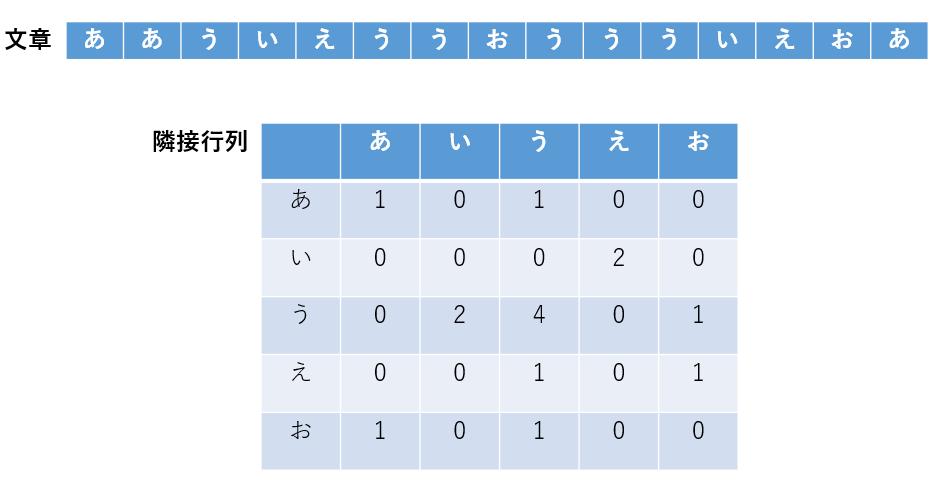

例えば、単語'あ'の次に'う'が来ているので隣接行列の'あ'行'う'列の要素に+1される
(文章中の単語'あ'から'う'が1回共起されたとみなす)

15番目の補足

全ての行の共起頻度の合計を計算する
合計値の大きい順に単語を並び替える(列に対しても同じ操作をする)
上位数十件(DfNumで調整)の単語だけ切り取った隣接行列を作る

16番目の補足

単語の重み(正規化した共起頻度)を出す

17番目の補足

閾値以下の単語を除外して，新しい隣接行列を作る

(5)Jupyterで3Dグラフを開く

18番目の補足~

今pandasのデータフレーム型になっている隣接行列をpythonの辞書型に変換する
→この辞書を参考に3Dグラフが作られる

"nodes"にはノード(頂点)に入れる単語の情報が入る(csvのキーワードになっている単語だけ赤色になるなど)
"links"にはエッジ(辺)の情報(矢印の出発ノードから到着ノード，辺の太さweight(単語間の共起頻度など)が入る

19番目の補足
辞書型のデータをjson形式にする
- サーバとデータをやり取りするときはjson形式にすることが多い

20,21番目の補足
サーバ経由でデータを送って，htmlで3Dグラフを描画する

Internet Explorerで開かれる場合、#21_2と#21_3を使ってデフォルトで開くブラウザを変更する

BackgroundBrowser()の中にはchrome.exeが保存されているパスを指定する
(windows画面左下でchrome.exeを検索する)
