組み込みセンサで無線通信
プログラム

組み込みセンサで無線通信

必要な物
ArduinoUNO（以下Arduino） 3.0×1
Arduino用USBケーブル×1
e-HealthV2.0(以下e-health)
各種用いるセンサ
※今回はe-healthの脈波センサ，体温センサ
Roving RN-XVee（以下wifiモジュール）
PC（今回はwindows8.1を使用）

1.ハード構築
・Arduinoとe-healthとwifiモジュールを接続する
・Arduinoに脈波センサと体温センサを接続しPCと接続
※ハードの画像
接続方法が分からない場合は以下のURLを参照
e-healthのチュートリアル
https://www.cooking-hacks.com/documentation/tutorials/ehealth-biometric-sensor-platform-arduino-raspberry-pi-medical
wifiモジュールのチュートリアル
https://www.cooking-hacks.com/blog/tutorial-wifi-module-for-arduino-roving-rn-xvee

2.PC内の環境構築
・ArduinoIDEのインストール以下のURLからArduinoIDEのver1.0.5をそれぞれのPCに合わせた環境でインストールする
※既に別verでのIDEをインストールしている場合は追加でインストールする（アンインストールする必要はない）
https://www.arduino.cc/en/Main/OldSoftwareReleases#1.0.x

・e-healthライブラリの導入以下のURLのUsing the library with Arduinoの項のV2.4のライブラリをダウンロード
https://www.cooking-hacks.com/documentation/tutorials/ehealth-biometric-sensor-platform-arduino-raspberry-pi-medical
その後解凍し，\Documents\Arduino\librariesに解凍したものを入れてArduinoIDEを起動する

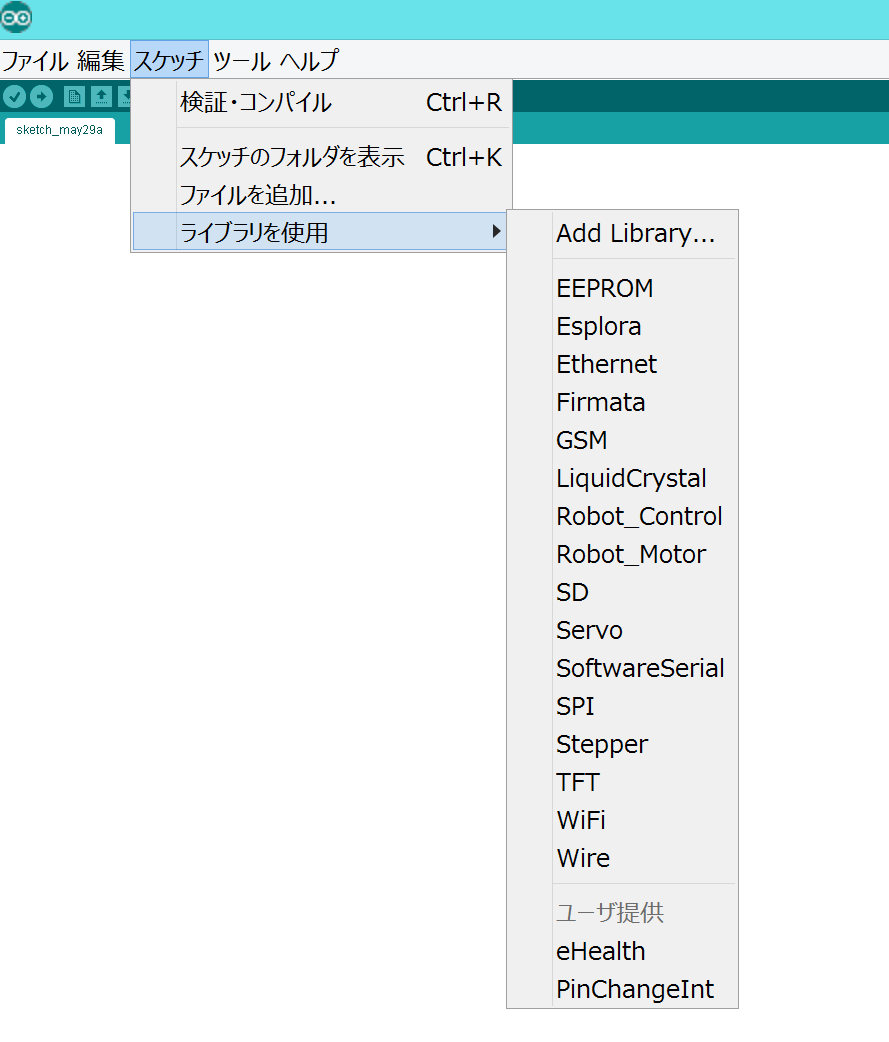

起動するとスケッチのユーザ提供にeHealthとPinChangeIntというライブラリが追加されていればOK

プログラム

概要

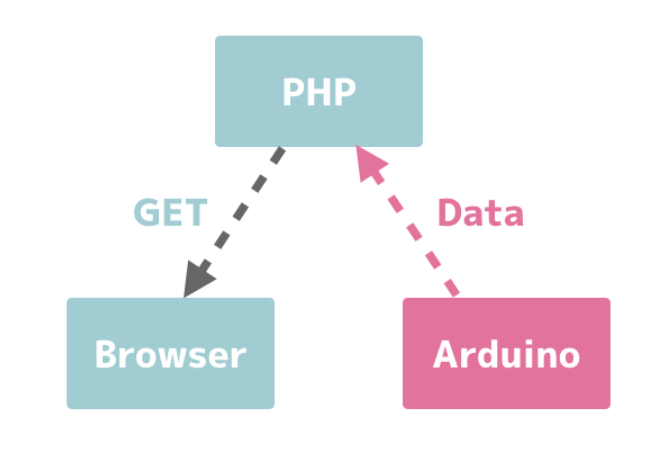

今回作成するプログラムは上記のようになる
ArduinoからサーバにGETでデータを送信し、サーバ側ではPHPを使ってデータを受け取ってから保存,受け取ったデータはブラウザから確認するプログラム

xamppのインストール
xamppとはApacheでサーバーを立てたりMySQLを使用できたりする便利なソフト
https://www.apachefriends.org/jp/index.html
上記のURLからそれぞれの環境に合わせてxamppをインストール
インストールで不明な点があったら以下のURLを参考にしてください
https://www.adminweb.jp/xampp/install/index1.html
xamppの設定変更

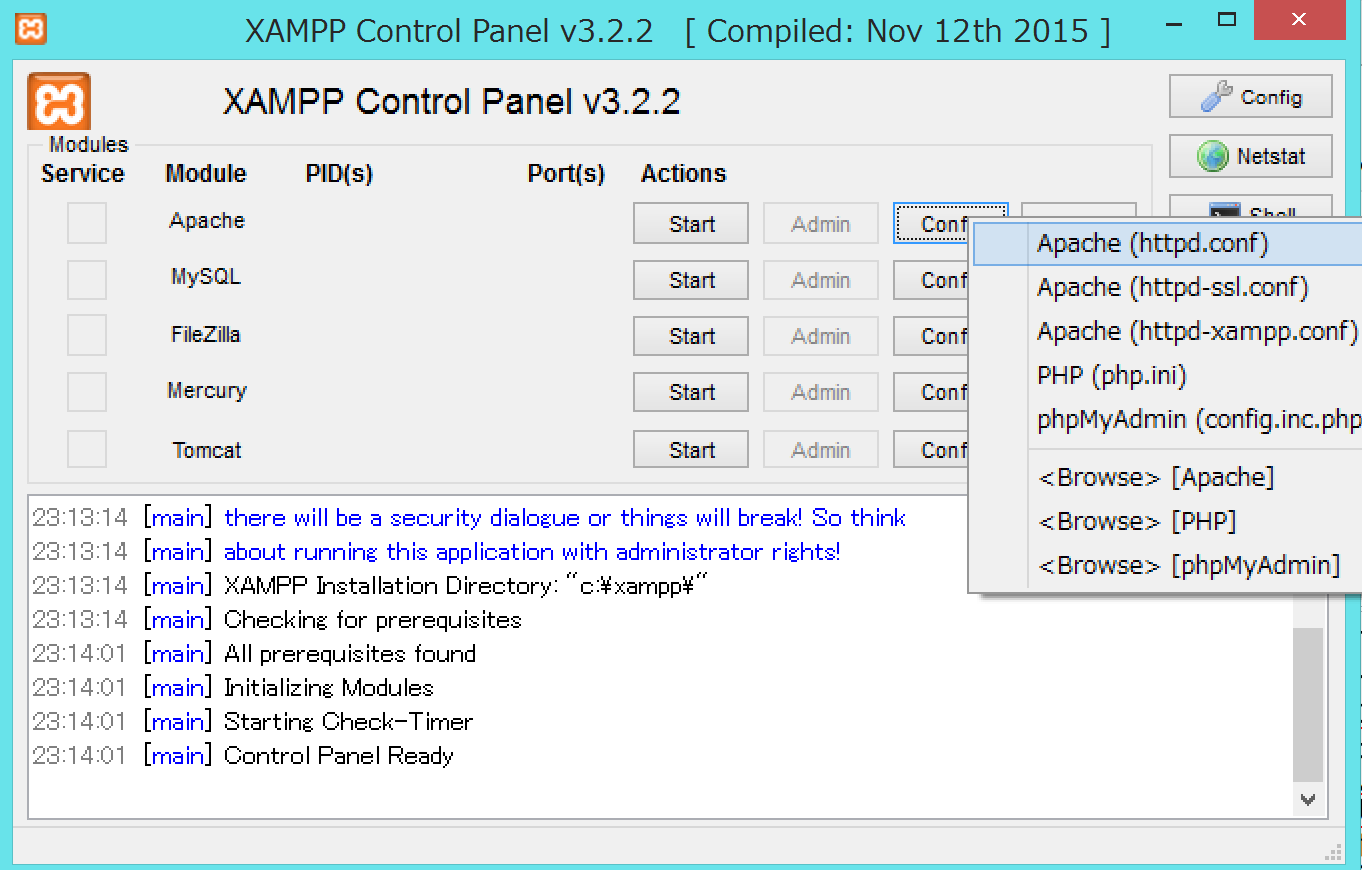

C:\xamppの位置にxampp-control.exeというものがあるのでそちらを起動,下記の画像のような画面が表示される

configからApache（http.conf）を選択すればApacheの設定ファイルの中身が表示される
・ローカルIP設定
Apacheの設定ファイルの中身にの221行目に
ServerName localhost:80
とあるので
ServerName localhost:8080
と書き換えておく
・ディレクトリパス設定
244・245行あたりの DocumentRoot と Directory のパスを下記のように書き換える
DocumentRoot "C:/xampp/htdocs/changeroot"

Directory "C:/xampp/htdocs/changeroot">
その後にhtdocsの中にchangerootというフォルダを作っておく
