1.目標

1.OpenBCIを用いた脳波計測を行う
2.脳波からじゃんけんの手を予測する

注意 目標2はPythonを実行できる環境(Ubuntu等)でやるので、その環境で目標1もやってください

2.OpenBCIヘッドウェアを組み立てる

電極線の色サイトンボードピン
耳のクリップ黒ボトムSRBピン（SRB2)
FP1紫ボトムN1Pピン
FP2グレーボトムN2Pピン
C3緑ボトムN3Pピン
C4青ボトムN4Pピン
P7オレンジボトムN5Pピン
P8黄ボトムN6Pピン
O1赤ボトムN7Pピン
O2茶色ボトムN8Pピン
耳のクリップ黒ボトムBIASピン

配線の色とサイドボードピンの組み合わせは一致しないかもしれないので、写真の通りの電極と一致するように写真と表を見比べて接続する。
以下のサイトを参考にして、同じように電極とデイジー・ピンのペアリングも行う。

file01-Ultracortex-Mark-IV

電池パッケージを結束バンドなどで固定しておく。

3.Mac版

Macは以下を参考に https://www.pu-toyama.ac.jp/IS/IIE/local_pages/lab_log/wiki.php?plugin=attach&refer=OpenBCI&openfile=OpenBCI%E3%82%BB%E3%83%83%E3%83%88%E3%82%A2%E3%83%83%E3%83%95%E3%82%9A%EF%BC%88macOS%29.pdf

4.GUI インストール(Windows linux)

以下のサイトでインストール http://openbci.com/index.php/downloads

5.脳波の測定


USB ドングルをコンピュータ側にでっぱりをスライドさせ、青いライトを点灯させる


Cyton ボードのスイッチは、上にスライドで PC 接続、下にスライドで Bluetooth 接続となる

今回はPC接続なので上にスライドする

ここから先はWindowsとUbuntuでやり方が違う

6.windows


OpenBCI_GUI.exeを開いて

（１） LIVE from (Cyton)

（２） Serial(from Dongle)

（３）　COM3

（４） 8CHANNELS

（５） START SYSTEM

以上の流れで実行できる

・エラーが出たときはOpenBCIHub.exeを起動してからOpenBCI_GUI.exeを起動する

7.Ubuntu

シリアルポートにアクセスするのに十分な特権でOpenBCIアプリケーションを起動する

OpenBCIソフトウェアをホームフォルダに展開したと仮定すると、以下のコマンドで実行できる

cd ~/application.linux64 && sudo bash OpenBCI_GUI

（１） LIVE from (Cyton)

（２） Serial(from Dongle)

（３）　SERIAL / COM PORT は一番上のやつ

（４） 今回は8CHANNELS

（５） START SYSTEM

以上の流れで実行できる

8.注意書き(共通)

・装着するときは電池がついている方を後ろ向きにする

・DATA LOG FILE でファイルを変更できる(デフォルトで日付)

・実行できる状態か確かめるときは、SERIAL / COM PORT の横の矢印から確認できる

・GET CHANNEL と STATUS が Success となっていれば実行可能

・脳波がとれない場合はそのチャンネルの頭のねじを回すことで調節する(2番はとれなかった)

START SYSTEM を実行すると以下のような画面になり、左上の START DATA STREAM で測定開始、STOP で測定終了となる


システム(この項目は、直接USBでデータを渡したほうが早い)

作業する場所にフォルダを作り、以下のプログラムと画像を入れる

fileslide.py
filetest.py

そのフォルダの中にcountというフォルダを作り、以下の画像を入れる


9実行するためのモジュールのインストール

python3でやる

pipのインストールはこのサイトの「pipのインストール方法」を見てやる

モジュールのインストールは以下のコマンドで

pip3 install opencv-python
sudo pip3 install pyautogui
sudo pip3 install xlib
pip3 install matplotlib
sudo apt-get install python3-tk
sudo apt-get install python-scipy
pip3 install scipy
pip install scikit-learn

プログラムslide1.2.pyについて

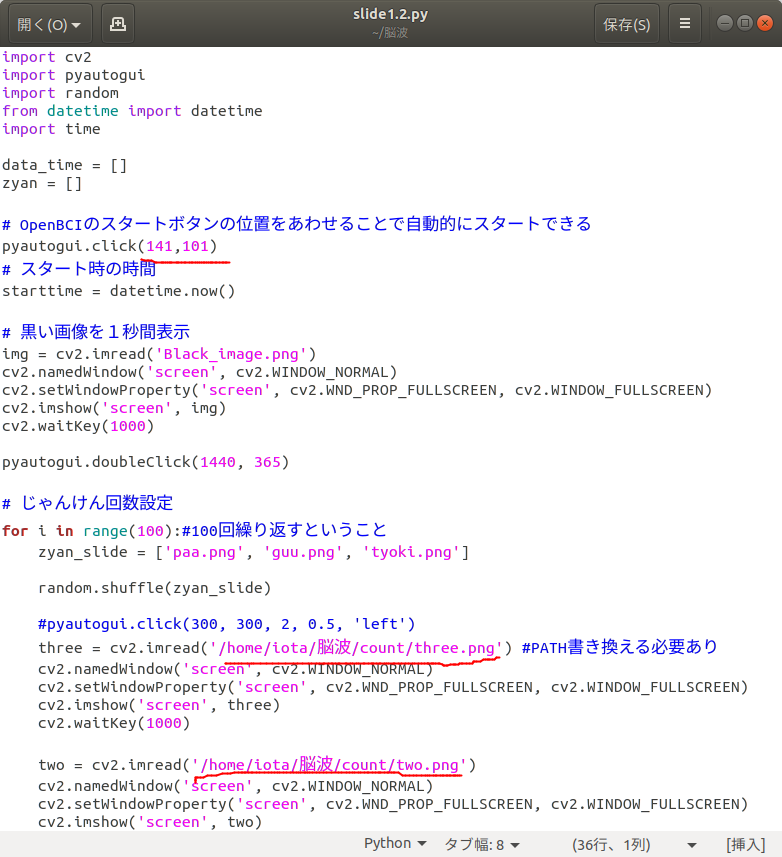

pyautogui.click(141,101)のところはとりあえずそのままで
下線部のPATHは書き換える

実行方法

slide.pyのプログラムでデータ収集

test.pyのプログラムで収集したデータから機械学習させるという流れ

1.

cd ~/application.linux64 && sudo bash OpenBCI_GUI

でOpenBCIを起動しハードのセットアップを行う

2.
ターミナルの新しいタブを開いてslide.pyのあるところに移動し、

python3 slide.py

で実行できる

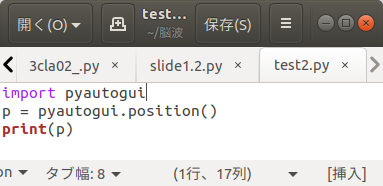

OpenBCIのスタートの位置にpyautogui.click(x,y)を合わせないといけないのでエラーが出た場合は以下のプログラムで位置を確かめられる


このプログラムを実行したときのマウスカーソルの位置がPoint(x=588, y=482)などと表示される

実行に成功すると3,2,手の順でスライドが流れるのでその手に勝つ手を後出しで出す(100回)

ターミナル上に遅延時間が表示されているので記録しておく

終わったらOpenBCIを停止して、applicasion.linux64のSavedDataのところにあるテキストデータの名前を変更する

3.ここでもう一つのプログラムtest.pyを使う

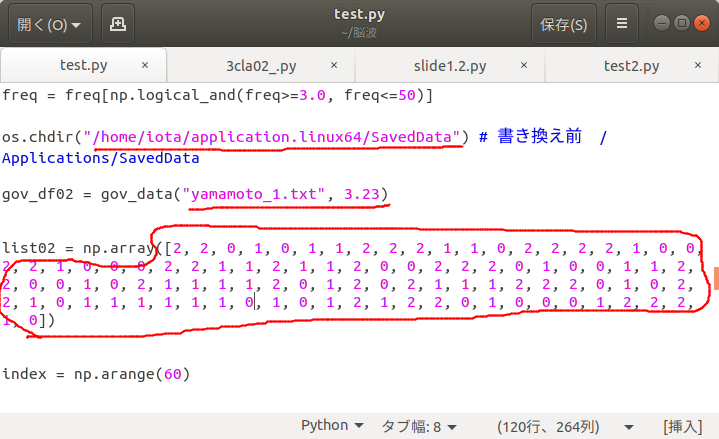

各々で変更してほしい点は以下の点である(120行前後)


yamamoto_1.txtのところは2で名前を変えたテキストデータの名前にする、

隣の数字は2で記録した遅延時間なのでその数字を入れる

赤丸の部分は2でターミナル上に表示された数列をコピー＆ペーストする

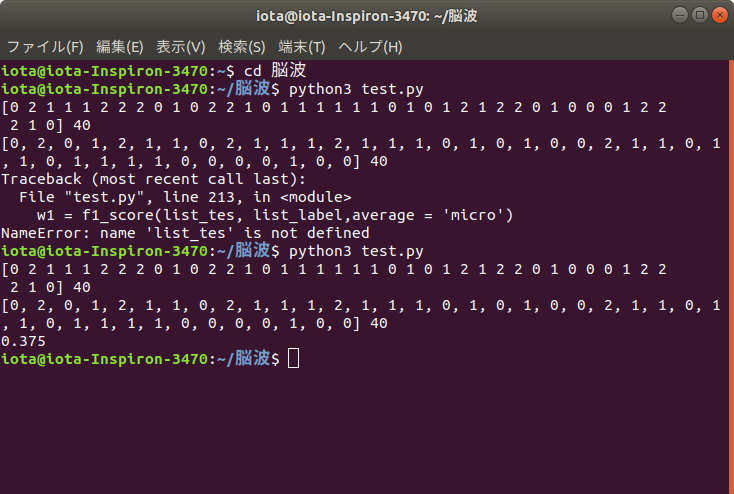

実行結果の例を示す


これは取得した100個のデータから最初の40個のデータを訓練データとして、次の40個のデータを予測したときの正解率が37.5%であることを表している
